E‑ink aansturen met PIO & DMA

Eerder speelde ik met een e-ink scherm en kwam ik RAM tekort¹ om het volledig aan te sturen. Maar zoiets als een RP2040 heeft RAM zat². Ook zou ik met de PIO het scherm aan kunnen sturen, zodat de processor ondertussen wat anders kan doen dan data door draadjes duwen. Dan zet ik de data ergens klaar in het geheugen, laat DMA het naar de PIO sturen, en in de PIO maak ik een state-machine programma om het naar het scherm te sturen.

Zo gezegd, zo gedaan. Of eigenlijk: Het was aardig puzzelen en het heeft tussendoor ook nog een tijdje stilgelegen³.

Edoch⁴! Het is gelukt. De software is in deze git repository te vinden.

Schermverversing via PIO is nu 1 monolithisch programma. Het gebruikt 29 van de beschikbare 32 instructies. Misschien kan het met minder instructies als meerdere samenwerkende statemachine-blokjes werden gebruikt. Dat wordt dan wel ingewikkelder⁵.

Het inkterface bordje bevat de voeding en niveauvertalers (level translators), omdat het oorspronkelijk bedoeld was voor gebruik met een 5V systeem. Omdat de Pico net als het display met 3,3 V gevoed wordt zijn die vertalers hier nu niet nodig. Ze kunnen gelukkig ook tussen 3v3 en 3v3 vertalen 🙂

Een paar opmerkingen nog:

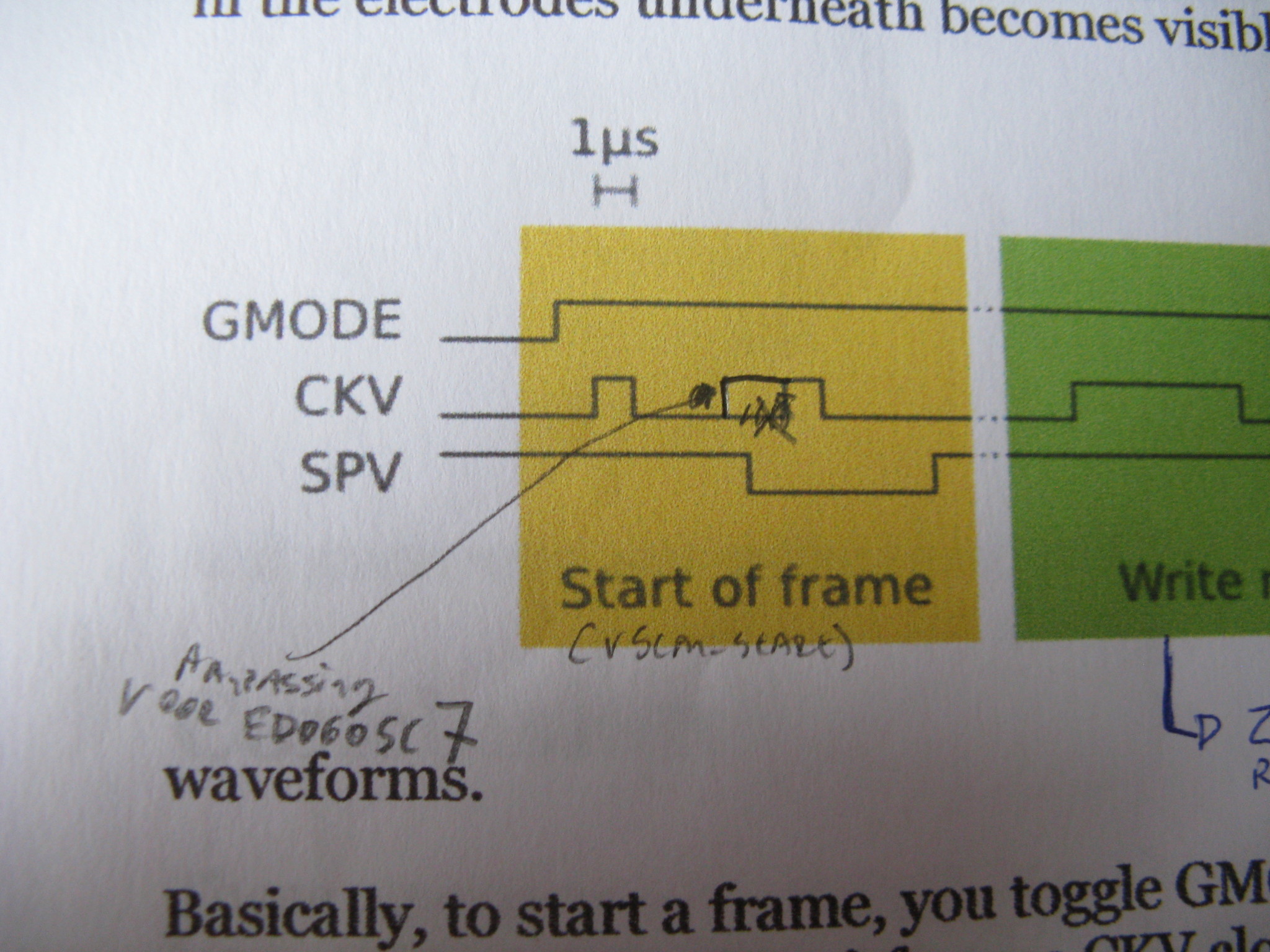

• Voordat ik het scherm met de PIO aanstuurde heb ik het softwarematig aangestuurd op basis van de informatie van essentialscrap. Om mijn ED060SC7 scherm aan te sturen was het nodig CKV hoog te maken net voordat SPV laag gaat, zie afbeelding. Anders komt er niks op het scherm.

• Er is mogelijk nog iets niet helemaal correct qua timing:
  • Zwarte lijnen van 1 pixel breed worden niet (goed) getoond als ze op een witte achtergrond worden geschreven. De lijn blijft dan te bleek. Witte lijnen van 1 pixel breed, op een zwarte achtergrond, worden breder getoond dan 1 px.
    Wanneer de achtergrond wordt geschreven als “geen verandering” (0b11 of 0b00) worden 1 pixel brede lijntjes wel correct getekend.
    Dus door 2x te schrijven worden lijnen netjes weergegeven. De eerste schrijfactie word de achtergrond wit (of zwart) gemaakt. De 2e schrijfactie wordt de lijn op een ‘no change’ achtergrond geschreven.
  • Wanneer een pixel te lang wordt aangestuurd, loopt deze uit naar omliggende pixels.
• Patches welkom 😉

Voortbouwend hierop zou ik meer dingen met e-ink kunnen doen. Bijvoorbeeld de vele verschillende voedingsspanningen⁶ van het e‑inkje ook door de RP2040 te laten verzorgen. Of gebruik makende van de wifi-mogelijkheden van de Raspberry Pi Pico W een via WIFI aanstuurbaar e‑inkje om tekst en plaatjes op te zetten. Later. Misschien. Ooit.
